Description

• Augmente la portée et la stabilité des systèmes de microphones sans fil en optimisant le placement des antennes et la réception UHF.
• Distribution RF A/B intégrée : un seul système peut alimenter jusqu’à quatre récepteurs sans fil (4 sorties A + 4 sorties B).
• Amplification embarquée pour compenser les pertes liées à la division du signal sur plusieurs sorties.
• Solution évolutive : plusieurs unités peuvent être interconnectées en série selon le nombre maximum de fréquences compatibles.

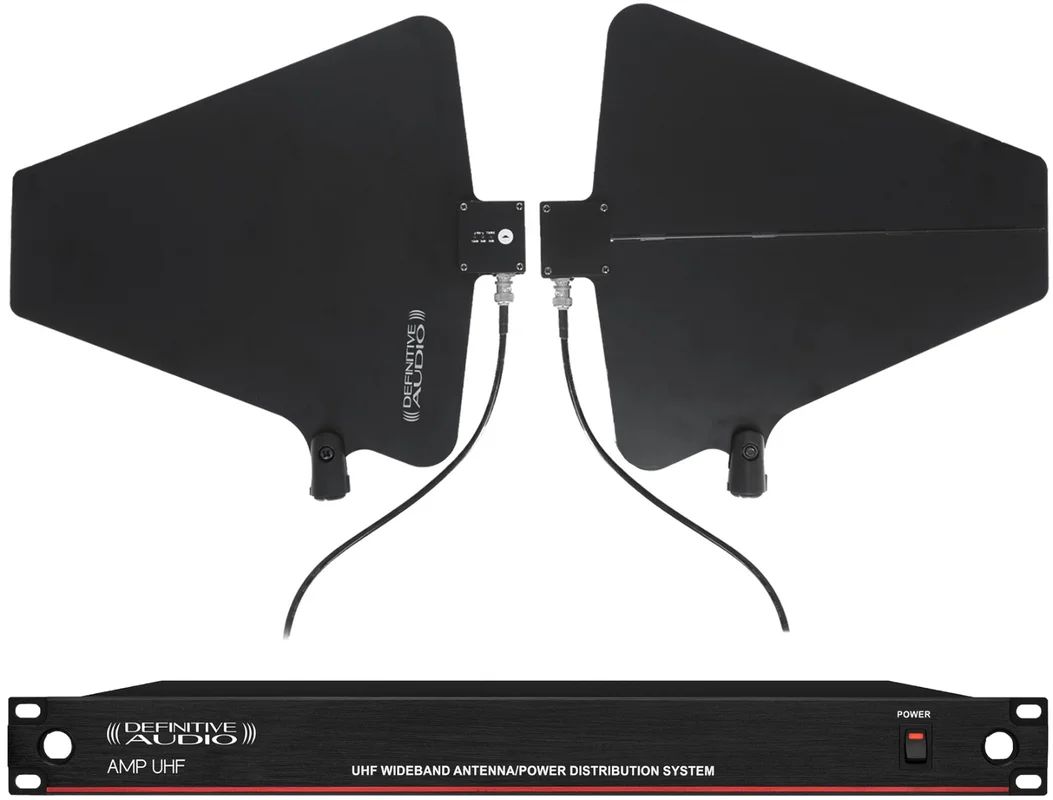

Sur scène, en tournée ou en installation fixe, les systèmes HF/UHF gagnent en fiabilité quand l’antenne n’est plus  » subie  » à l’arrière d’un rack, mais positionnée stratégiquement et distribuée proprement vers les récepteurs. Le AMP UHF s’inscrit dans cette logique : centraliser la réception grâce à deux antennes directionnelles et acheminer le signal RF via une distribution A/B vers plusieurs récepteurs. Résultat : un câblage plus propre, une mise en place plus cohérente, et des performances plus constantes lorsque les conditions deviennent exigeantes (distance, obstacles, densité RF).

Le AMP UHF s’adresse aux ingénieurs du son, régisseurs, prestataires événementiels et intégrateurs qui utilisent plusieurs systèmes de microphones sans fil et souhaitent sécuriser la réception sans multiplier les antennes sur chaque récepteur. Il convient aussi parfaitement aux environnements où le rack est éloigné de la zone de jeu (plateaux TV, lieux de culte, salles de conférence, scènes avec backline dense), car les antennes peuvent être placées au meilleur endroit, puis reliées au système via les câbles fournis.

Distribution RF vers plusieurs récepteurs

Le système agit comme un distributeur d’antennes UHF large bande : les entrées antennes A et B (BNC) sont redistribuées vers 4 sorties RF A et 4 sorties RF B (BNC). Cette architecture A/B est particulièrement utile pour les configurations de réception en diversité, courantes sur les récepteurs sans fil, afin de limiter les coupures et améliorer la continuité du signal.

Amplificateur intégré pour compenser la division du signal

Diviser un signal RF vers plusieurs sorties entraîne naturellement une perte. Le AMP UHF intègre un amplificateur conçu pour compenser les pertes liées à la distribution, afin de préserver un niveau de signal exploitable sur chaque récepteur connecté, surtout lorsque les câbles s’allongent et que l’environnement RF devient plus complexe.

Antennes directionnelles et réglage de gain

Les 2 antennes directionnelles fournies sont conçues pour travailler sur une large plage UHF, avec une sélection de gain (0 dB / 3 dB / 12 dB). Ce réglage permet d’adapter la réception : réduire le gain quand l’environnement est très chargé ou que les émetteurs sont proches, ou l’augmenter lorsque la distance et les contraintes de scène l’exigent. Avec leur gain d’antenne de 7,5 dB et une largeur de bande de 500 MHz, elles offrent une base solide pour des setups polyvalents.

Intégration simple en rack et câblage fourni

Le format et la fixation sur rack 19 » facilitent l’intégration en flight-case ou baie technique. Pour une mise en service rapide, le set comprend 8 câbles BNC de 0,5 m pour raccorder les sorties RF aux récepteurs, ainsi que 2 câbles de 3 m pour relier les antennes. Les connecteurs BNC assurent une connexion fiable, adaptée aux contraintes terrain et aux montages/démontages répétés.

Caractéristiques techniques

• Système de distribution d’antennes UHF large bande
• Gamme de fréquences : 470 à 960 MHz
• Largeur de bande : 500 MHz
• Gain de l’antenne : 7,5 dB
• Sélecteur de gain sur les antennes : 0 dB (min) / 3 dB (mid) / 12 dB (max)
• Impédance d’entrée : 50 Ohm
• Impédance de sortie : 50 Ohm

• Connecteur d’antenne A et B : BNC
• Sorties RF A : 4 x BNC
• Sorties RF B : 4 x BNC

• Alimentation : DC 12V

• Dimensions unité (récepteur) : 48 x 16,5 x 4,5 cm
• Poids unité (récepteur) : 1,95 kg
• Dimensions antenne (unitaire) : 34 x 31 x 1 cm
• Poids antenne (unitaire) : 0,35 kg

• 2 antennes fournies
• 8 câbles BNC fournis : 0,5 m
• 2 câbles pour relier les antennes fournis : 3 m
• Fixation sur rack 19 »
